Frontschild selbstklebend 3490 mm

Um mit der überbreiten Erntemaschine öffentliche Straßen nutzen zu können, muss diese für die Ausnahmegenehmigung gemäß § 70 STVZO über ein Schild mit Warnmarkierungsfolie verfügen, das die gesamte Front des Fahrzeugs abdeckt.

Die wichtigsten Merkmale des Frontschildes

• Höhe: 580 mm
• Breiten: 3290 mm oder 3490 mm (Diese Breiten eignen sich für die meisten Fahrzeugmodelle aus der Landwirtschaft.)
• Warnmarkierungsfolie (Vorder- und Rückseite): ORALITE 5921M, Reflexionsklasse RA2/C, rot-weiß; einschichtig (daher keine Kantenversiegelung notwendig), wiederablösbar, zertifiziert nach ECE 104 Klasse F, DIN 30710 und TPESC-B
• Reflektorstreifen für die Tafeloberkante: ORALITE VC 612, Reflexfolie der Klasse RA2/C, Breite 20 mm, Länge 3500 mm; Farbe Weiß

• Ausführungen: Variante 1) festes Schild aus Aluverbund oder Variante 2) selbstklebender Folienzuschnitt (Ersatzfolie)


Ausführungen des Frontschildes:

Variante 1) festes Frontschild:

• besteht aus zwei Platten des leichten und robusten Aluminiumverbundmaterials Dibond (Stärke 3 mm). Diese sind so passgenau gefertigt und beklebt, dass sie exakt zusammengeführt und verbunden werden können. Das Schild hat bombiert gefräste, abgerundete Kanten (nur 3490 mm Breite) somit sind diese nicht scharfkantig, was die Verletzungsgefahr minimiert.
• besonders bei zerklüfteten Maschinenfronten sinnvoll
• Gesamtbreite: 3290 mm oder 3490 mm
  - Die Vorderseite ist mit Warnmarkierungsfolie, die Rückseite mit je einem links- bzw. rechtsweisendem Zuschnitt (141 x 564 mm) an den Seiten beklebt
• Ein 20 mm breites weißes Reflektorband Orafol ORALITE VC 612 für die vordere Oberkante des Schildes liegt als 3,5 m Rolle bei. (in einigen Bundesländern wie Bayern Pflicht).


Variante 2) selbstklebender Folienzuschnitt/Ersatzfolie für Frontschild:

• kann direkt auf der Fahrzeugfront oder einer Tafel verklebt werden
• einteiliger Zuschnitt Warnmarkierungsfolie ORALITE 5921M von Orafol für die Vorderseite mit den Maßen 580 mm x 3290 bzw. 3490 mm
• sowie die zwei Zuschnitte Warnmarkierungsfolie ORALITE 5921M von Orafol, je 141 x 564 mm, je einer linksweisend bzw. rechtsweisend, für die Tafelrückseite
• Ein 20 mm breites weißes Reflektorband Orafol ORALITE VC 612 für die Oberkante des Schildes liegt als 3,5 m Rolle bei.

Die Warnmarkierungsfolie im Überblick

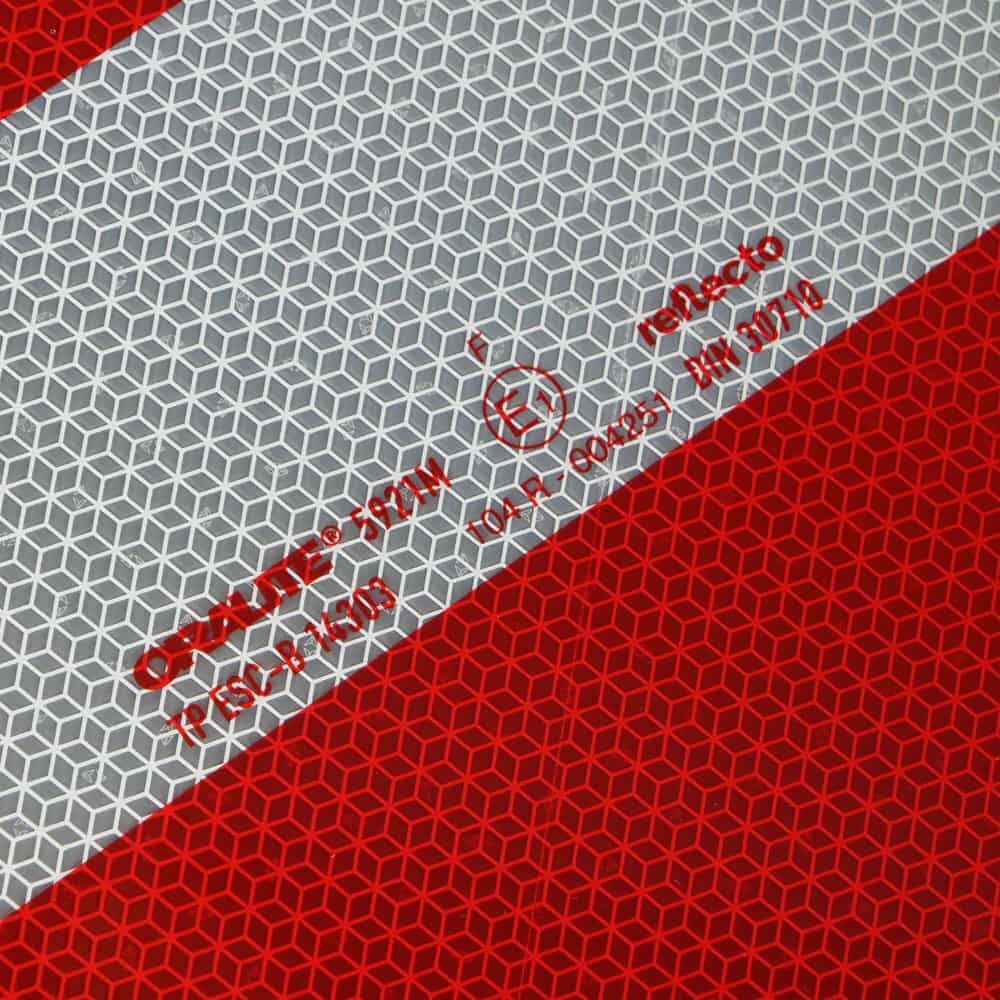

Die Warnmarkierungsfolie ist die ORALITE 5921M vom deutschen Hersteller Orafol und erfüllt die DIN 30710, TPESC-B sowie die ECE 104 Klasse F. Die rot-weiße Schraffur ist so angeordnet, dass sich das vorgeschriebene Chevron-Muster ergibt.

Die leistungsstarke Reflexfolie bietet neben der Rückstrahlklasse RA2/C auch viele praktische Eigenschaften für den Einsatz auf Feld und Straße: Sie ist witterungsbeständig, lösungsmittel- und korrosionsbeständig.

Ihr einlagiger Mikroprismenaufbau sorgt für eine starke Reflexion bei Nacht, Regen, Nebel und Dämmerung und macht eine Kantenversiegelung überflüssig.
Die Reflexfolie kann bei Bedarf auch wieder von der Platte gelöst werden. Da das Plattenmaterial über Jahrzehnte hält, kann ein Austausch der Warnmarkierungsfolie im Laufe der Jahre sinnvoll sein.

! wichtiger Herstellerhinweis zur Optik der ORALITE 5921M:
Während des Produktionsverfahrens wird in Abständen von ca. 225 mm eine Schweißnaht auf das Material gesetzt. Es handelt sich hierbei nicht um einen Produktionsfehler. Die Folien können nicht ohne diese Naht geliefert werden. Aus demselben Grund kann gelegentlich eine sehr dünne Linie über die gesamte Länge der Folien verlaufen. Bei Betrachtung aus einem Meter Entfernung sind diese Linien für das bloße Auge nicht sichtbar.

Das weiße Reflektorband für die Oberkante

Da es in einigen Bundesländern vorgeschrieben ist, haben wir unserem Frontschilder ein 20 mm breites Reflexband in Weiß beigelegt (Länge 3500 mm). Dieses entspricht ebenfalls der Reflexionsklasse RA2/C und bietet ähnliche Eigenschaften hinsichtlich der Strapazierfähigkeit wie die Warnmarkierungsfolie.

Eigenschaften des Dibond^®-Plattenmaterials

Die Dibond^®Platte setzt sich aus zwei Alu-Deckschichten und einem Polyethylen-Kern zusammen. Durch ein besonderes Laminationsverfahren kann kein Wasser zwischen die einzelnen Schichten eindringen und das Schild so von innen beschädigen. Weiterhin ist die Platte UV-beständig und verfügt über eine hohe Biegesteifigkeit sowie Temperaturbeständigkeit. Kurz: die ideale Wahl für den langfristigen Einsatz im Freien. (Obwohl die Plattendeckschichten korrosionsbeständig sind, gibt es bei den Fräskanten und eventuellen Bohrlöchern einige wenige Punkte zu beachten, um das Schild in seiner Anwendung langlebiger zu gestalten – siehe unser Datenblatt).
