Kurvenmarkierung Z343 Einzelellipse 1,38 m

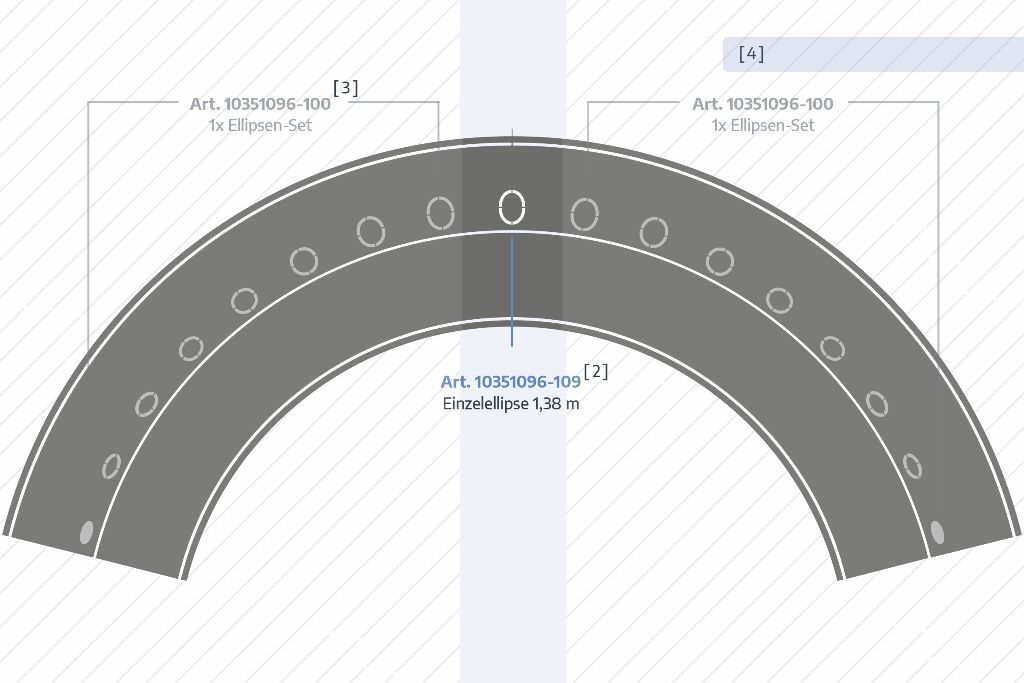

Hinweise zu den Abbildungen
- [1] Die Ellipsen verfügen über Unterbrechungen zur Entwässerung. Diese müssen bei der Verlegung offen bleiben.
- [2] Bei längeren Kurven können zusätzliche Einzelellipsen mit 1,38 m Quermaß erforderlich sein, um den markierten Kurvenbereich entsprechend der Planung zu verlängern.
- [3] Für eine auf- und absteigende Anordnung der Markierung können zwei Ellipsen-Sets verwendet werden.
- [4] Die benötigte Anzahl an Ellipsen ist nicht fest vorgegeben, sondern abhängig von der jeweiligen Kurvengeometrie.
190,15 €
Lieferzeit: 3 - 5 Tage
190,15 €
177,48 €
152,13 €
148,74 €
Produktinformationen "Kurvenmarkierung Z343 Einzelellipse 1,38 m"
Die Kurvenmarkierung Z343 für Zweirad Fahrende aus selbstklebender Fahrbahnmarkierungsfolie ist in zwei Varianten erhältlich:

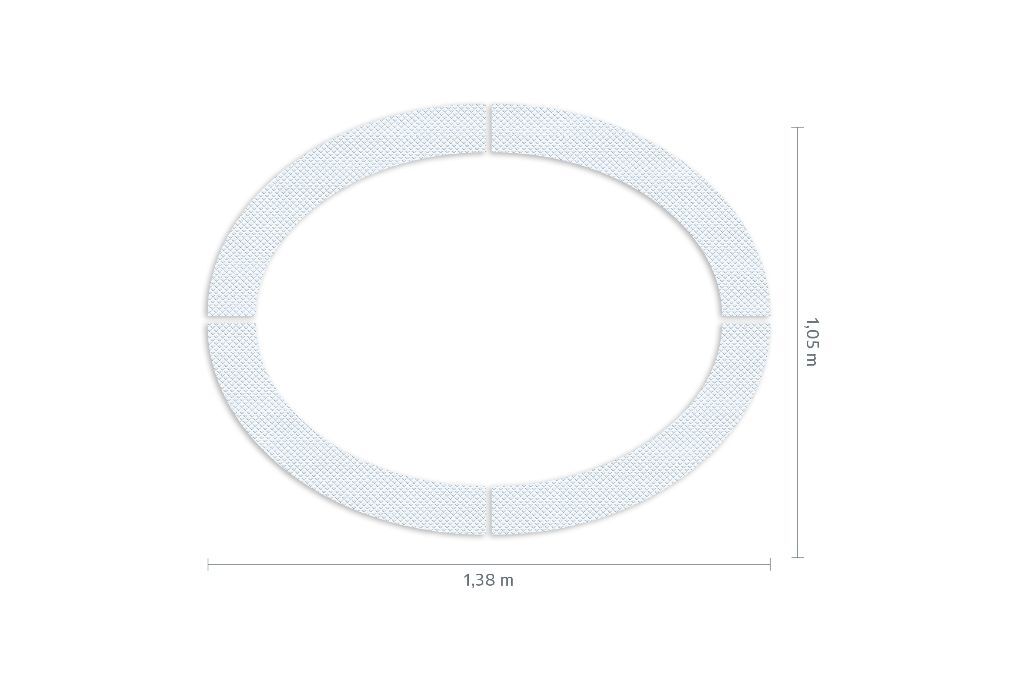

Einzelellipse 1,38 m
Die einzelne Ellipse eignet sich zum gezielten Ergänzen einer Markierung oder für Anwendungen, bei denen ausschließlich diese Ellipsengröße benötigt wird.
Das Maß in Fahrtrichtung entspricht 1,05 m.
Ellipsen-Set
Das Set enthält 8 abgestufte Ellipsengrößen.
Das Maß in Fahrtrichtung entspricht 1,05 m bei allen Ellipsen.
Quermaß der Ellipsen:
1,27 m / 1,16 m / 1,05 m / 0,94 m / 0,83 m / 0,72 m / 0,61 m / 0,5 m (vollflächige Ellipse)
Eine feste Anzahl an Ellipsen pro Kurvenverlauf ist nicht vorgegeben, sie ergibt sich aus der im Verkehrsblatt vorgegebenen Geometrie und dem Kurvenverlauf.
Sollten Sie andere Größenzusammenstellungen der Ellipsenmarkierung benötigen kontaktieren Sie bitte unseren Kundenservice.
Eigenschaften im Überblick
- Kurvenmarkierung für Zweirad Fahrende nach dem Markierungsbild von Zeichen 343
- aus 3M™ Stamark™ A380 ESD Fahrbahnmarkierungsfolie
- selbstklebende, vorgefertigte Dauermarkierung
- Farbe: Weiß
- Markierungstyp: Typ II, retroreflektierend, erhöhte Nachtsichtbarkeit bei Nässe
- Verkehrsklasse: P7 (4 Millionen Überrollungen)
- Griffigkeitsklasse S5: ≥ 65 SRT-Einheiten, Dicke ca. 2,5 mm

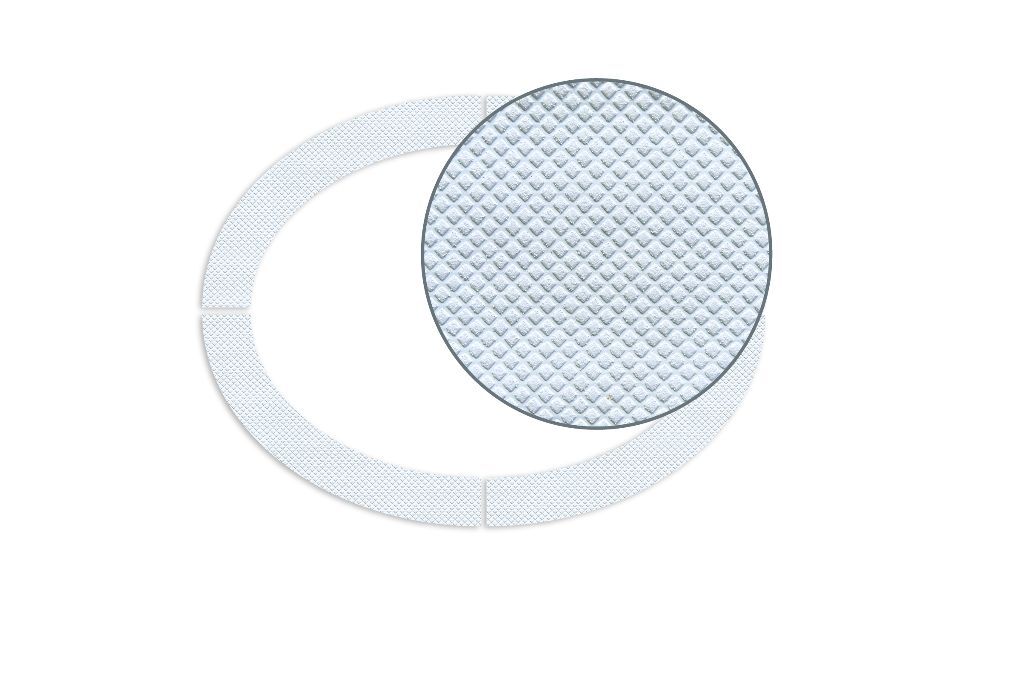

- profilierte Oberfläche
- Strichbreite: 120 mm
- vier Entwässerungsöffnungen je Ellipse
- erhältlich als Einzelellipse 1,38 m oder als Ellipsen-Set
Zur Aufbringung der selbstklebenden Kurvenmarkierung wird eine Grundierung P50 für optimale Haftung empfohlen sowie ein Andruckrollgerät als Verlegehilfe.
Die Ellipsen besitzen gezielt angeordnete Unterbrechungen, durch diese kann Niederschlagswasser aus dem Innenbereich ablaufen und eine Ansammlung von stehendem Wasser innerhalb der Markierung wird reduziert.
Hinweis zum Einsatz von Zeichen 343 auf öffentlichen Straßen:

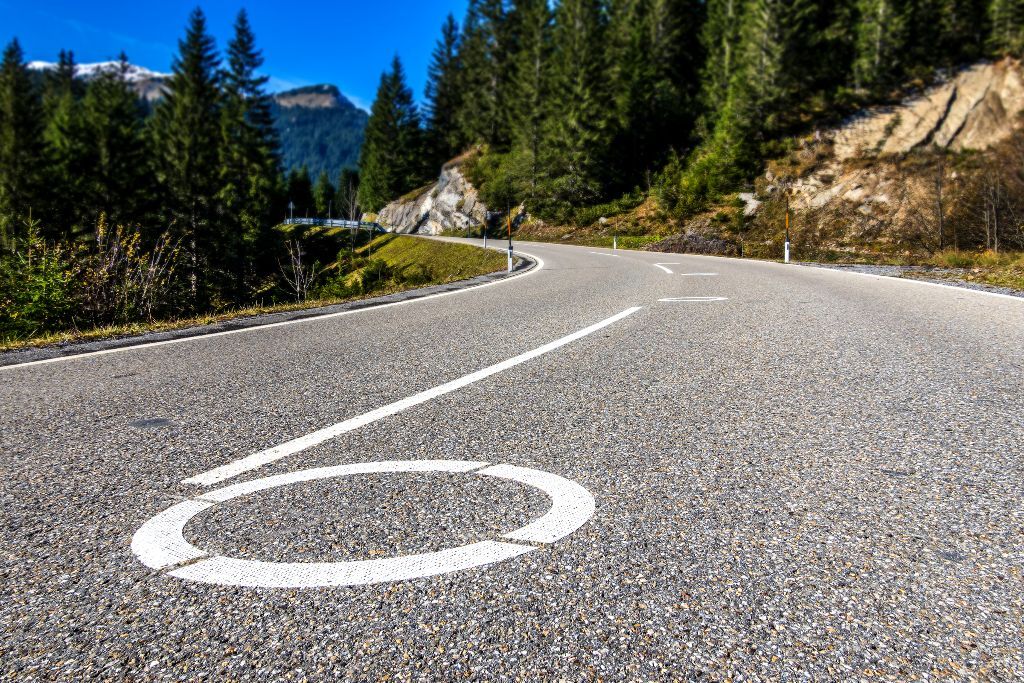

Zeichen 343 wurde als „Kurvenmarkierung für Zweirad Fahrende“ für die Erprobung einer neuen Fahrbahnmarkierung bekannt gemacht. Die Markierung hebt eine für die sichere Kurvendurchfahrt empfohlene Fahrlinie hervor.
Eine allgemeine Anwendung als reguläres Verkehrszeichen ist derzeit nicht in der StVO verankert. Der Einsatz auf öffentlichen Verkehrsflächen sollte deshalb ausschließlich nach Abstimmung mit der zuständigen Straßenverkehrs- bzw. Straßenbaubehörde und unter Beachtung der jeweils aktuellen verkehrsrechtlichen und technischen Vorgaben erfolgen.
Weitere detaillierte Informationen finden Sie in unserem Infobeitrag zur Kurvenmarkierung für Motoradfahrende.
Hier finden Sie zwei Videos zu unseren Fahrbahnmarkierungssymbolen im praktischen Einsatz. Video 1 vermittelt einen Überblick über Material, Vorteile und Verarbeitung von Fahrbahnmarkierungsfolien. Video 2 zeigt vorgefertigte Fahrbahnmarkierungssymbole, Buchstaben und Zahlen sowie deren Verlegung in der Praxis. So erhalten Sie einen realistischen Eindruck davon, wie sich Symbolmarkierungen fachgerecht und effizient umsetzen lassen.
YouTube
Anmelden
Weiße Ellipsen auf der Fahrbahn: Kurvenmarkierung für Motorradfahrende
Individuelle Ellipsenzusammenstellung für Ihr Projekt
Die benötigte Anzahl und Größenfolge der Ellipsen richtet sich nach der jeweiligen Kurvengeometrie. Benötigen Sie eine andere Zusammenstellung als die angebotenen Varianten oder größere Mengen für ein konkretes Projekt? Übermitteln Sie uns Ihre Anforderungen über das folgende Formular. Wir prüfen die gewünschte Ausführung und erstellen Ihnen ein individuelles Angebot.
Bitte beachten Sie: Die konkrete Markierungsplanung sowie der Einsatz auf öffentlichen Verkehrsflächen sind mit den zuständigen Straßenverkehrs- bzw. Straßenbaubehörden abzustimmen.
