Orafol ORALITE Konturmarkierung VC104+ CG-15 RA3/C weiß - 50mm

4 von 5 Sternen (37 Käufer)

Weiße, unsegmentierte Orafol ORALITE Konturmarkierung VC104CG-15 (ehemals Reflexite Konturmarkierung) zur Markierung der Umrisse von LKW-Anhängern mit Planenaufbauten (CG = Curtain Grade) nach UN ECE R 104.

Breite: 50mm
Farbe: weiß (VC104CG-15)



Artikelnummer: R78110

  • 5,30 EUR Netto: 4,45 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild

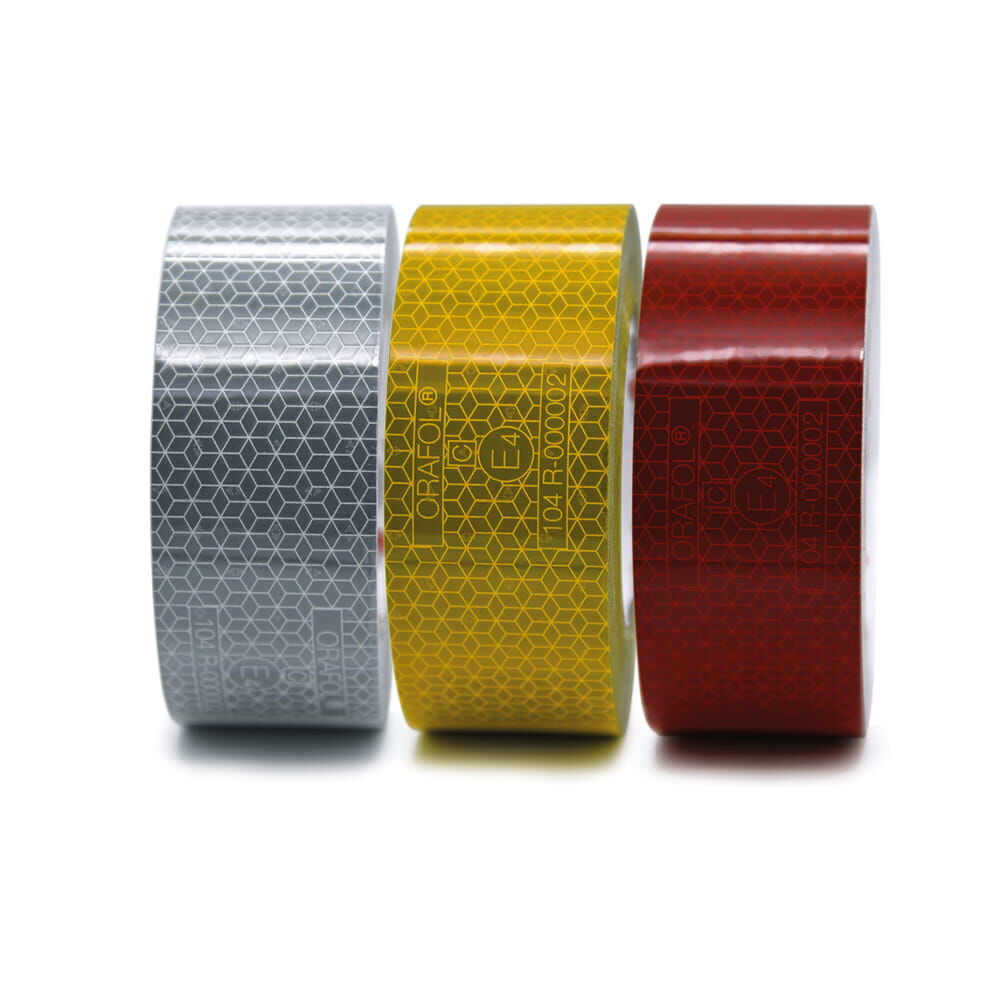

Orafol ORALITE Konturmarkierung VC104+ CG RA3/C - 50m x 50mm

4 von 5 Sternen (37 Käufer)

Orafol ORALITE Konturmarkierung VC104+ CG (ehemals Reflexite Konturmarkierung) zur Markierung der Umrisse von LKW-Anhängern mit Planenaufbauten (CG = Curtain Grade) nach UN ECE R 104.

Breite: 50mm
Rollenlänge: 50m
Farben: weiß, gelb, rot



Artikelnummer: R78100

  • 124,90 EUR Netto: 104,96 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

3M Konturmarkierung 957 S RA3/C ECE104 - 50m x 51mm

4 von 5 Sternen (37 Käufer)

3M Konturmarkierung Serie 957 S zur Markierung der Umrisse von LKW's und Anhängern/Aufliegern auf den Seitenflächen - für Planenaufbauten - nach UN ECE R 104. Die Konturmarkierung 957 S zeichnet sich durch ihren einschichtigen, hochflexiblen Aufbau aus, der eine einfache Verarbeitung und langer Lebensdauer garantiert.

Breite: 51mm
Rollenlänge: 50m
Farben: weiß, gelb, rot

Artikelnummer: R95700

  • 124,90 EUR Netto: 104,96 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

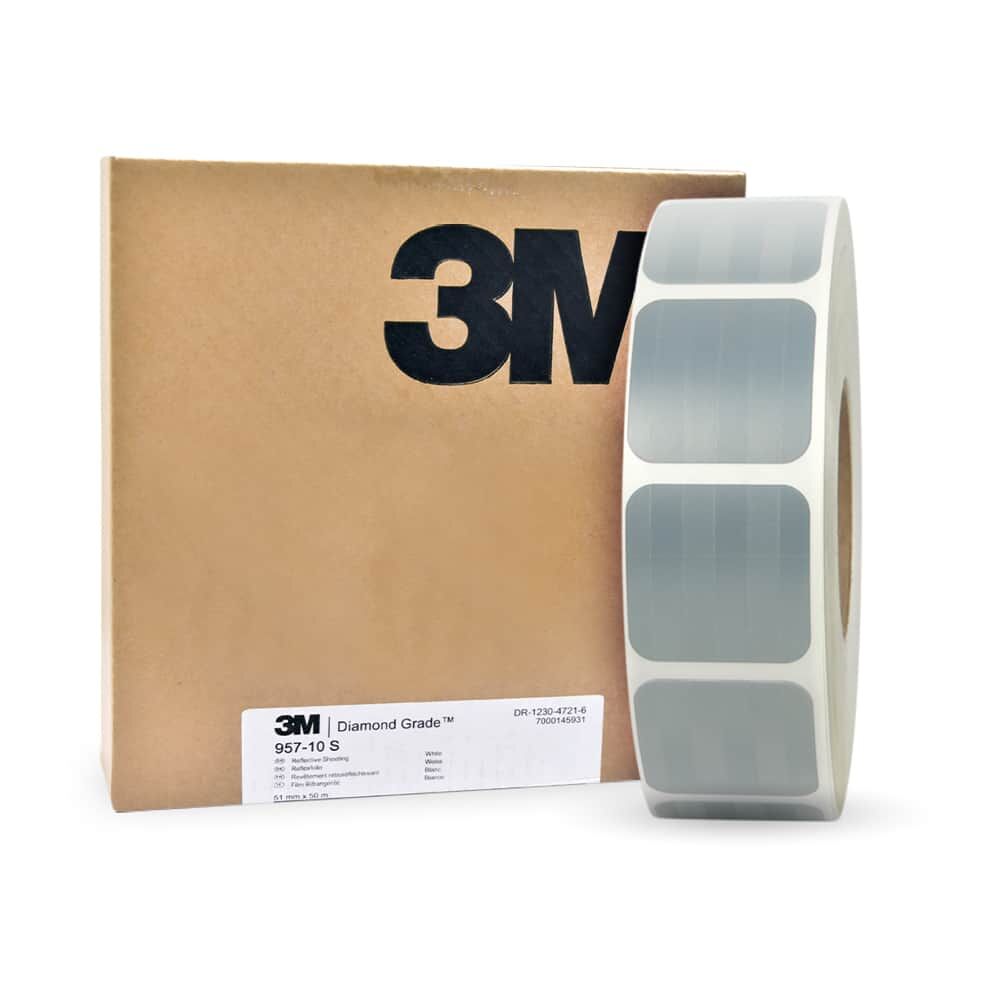

3M Konturmarkierung 957-10 S RA3/C ECE104 weiß - 51mm

4 von 5 Sternen (37 Käufer)

3M™ Konturmarkierung Serie 957-10 S zur Markierung der Umrisse von LKW's und Anhängern/Aufliegern auf den Seitenflächen - für Planenaufbauten - nach UN ECE R 104. Die Konturmarkierung 957-10 S zeichnet sich durch ihren einschichtigen, hochflexiblen Aufbau aus, der eine einfache Verarbeitung und langer Lebensdauer garantiert.

Breite: 51mm
Farbe: weiß

Artikelnummer: R95701

  • 5,90 EUR Netto: 4,96 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

3M Konturmarkierung 957-71 S RA3/C ECE104 gelb - 51mm

4 von 5 Sternen (37 Käufer)

3M™ Konturmarkierung Serie 957-71 S zur Markierung der Umrisse von LKW's und Anhängern/Aufliegern auf den Seitenflächen - für Planenaufbauten - nach UN ECE R 104. Die Konturmarkierung 957-71 S zeichnet sich durch ihren einschichtigen, hochflexiblen Aufbau aus, der eine einfache Verarbeitung und langer Lebensdauer garantiert.

Breite: 51mm
Farbe: gelb

Artikelnummer: R95702

  • 5,90 EUR Netto: 4,96 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

3M Konturmarkierung 957-72 S RA3/C ECE104 rot - 51mm

4 von 5 Sternen (37 Käufer)

3M™ Konturmarkierung Serie 957-72 S zur Markierung der Umrisse von LKW's und Anhängern/Aufliegern auf den Seitenflächen - für Planenaufbauten - nach UN ECE R 104. Die Konturmarkierung 957-72 S zeichnet sich durch ihren einschichtigen, hochflexiblen Aufbau aus, der eine einfache Verarbeitung und langer Lebensdauer garantiert.

Breite: 51mm
Farbe: rot

Artikelnummer: R95703

  • 5,90 EUR Netto: 4,96 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

3M Konturmarkierung 997 S RA3/C ECE104 - 50m x 51mm

4 von 5 Sternen (37 Käufer)

3M Konturmarkierung 997 S zur Markierung der Umrisse von LKW's und Anhängern/Aufliegern auf den Seitenflächen - für Planenaufbauten - nach UN ECE R 104. Erhöhte Flexibilität des Materials durch segmentierte Ausführung.

Breite: 51mm
Rollenlänge: 50m
Farben: weiß, gelb, rot

Artikelnummer: R997S0

  • 134,90 EUR Netto: 113,36 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Starr

3M Konturmarkierung 997 RA3/C ECE104 - 50m x 52mm

4 von 5 Sternen (37 Käufer)

3M™ Konturmarkierung 997 zur Markierung der Umrisse von LKW's und Anhängern/Aufliegern auf den Seitenflächen - für Planenaufbauten - nach UN ECE R 104. Erhöhte Flexibilität des Materials.

Breite: 52mm
Rollenlänge: 50m
Farben: weiß, gelb, rot

Artikelnummer: R99700

  • 134,90 EUR Netto: 113,36 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

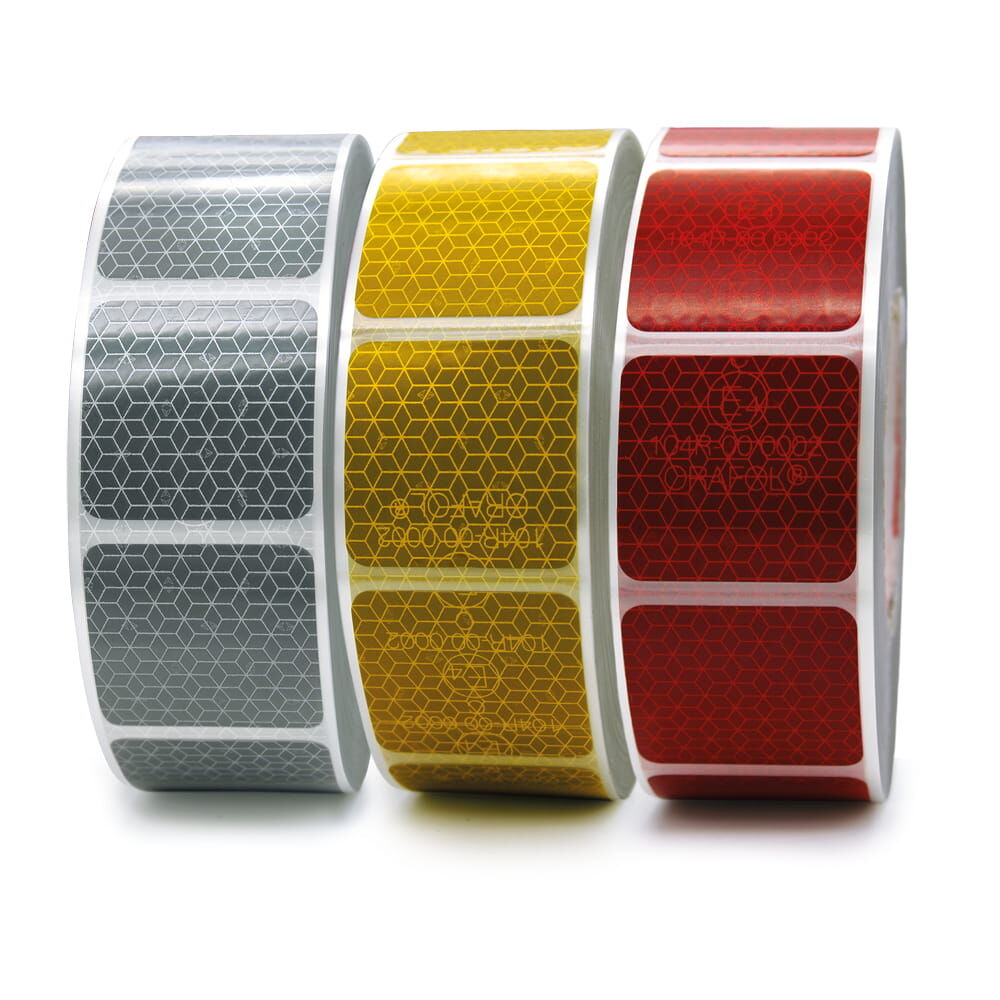

Orafol ORALITE Konturmarkierung VC104+ CG RA3/C - 50m x 50mm

4 von 5 Sternen (37 Käufer)

Orafol ORALITE Konturmarkierung VC104+ CG (ehemals Reflexite Konturmarkierung) zur Markierung der Umrisse von LKW-Anhängern mit Planenaufbauten (CG = Curtain Grade) nach UN ECE R 104. Segmentiert in 50x50mm Sticker.

Breite: 50mm
Rollenlänge: 50m
Farben: weiß, gelb, rot

Artikelnummer: R78000

  • 124,90 EUR Netto: 104,96 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild

Orafol ORALITE Konturmarkierung VC104+ CG-65 RA3/C gelb - 50mm

4 von 5 Sternen (37 Käufer)

Gelbe, unsegmentierte Orafol ORALITE Konturmarkierung VC104CG-65 (ehemals Reflexite Konturmarkierung) zur Markierung der Umrisse von LKW-Anhängern mit Planenaufbauten (CG = Curtain Grade) nach UN ECE R 104.

Breite: 50mm
Farbe: gelb (VC104CG-65)

Artikelnummer: R78120

  • 5,30 EUR Netto: 4,45 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild
Kleber: Permanent Reflexklasse: RA3C Material: Flexibel

Orafol ORALITE Konturmarkierung VC104+ CG-12 RA3/C rot - 50mm

4 von 5 Sternen (37 Käufer)

Rote, segmentierte Orafol ORALITE Konturmarkierung VC104+ CG-12 (ehemals Reflexite Konturmarkierung) zur Markierung der Umrisse von LKW-Anhängern mit Planenaufbauten (CG = Curtain Grade) nach UN ECE R 104. Segmentiert in 50 x 50mm Sticker.

Breite: 50mm
Farbe: rot (VC104+ RG-12)

Artikelnummer: R78030

  • 5,30 EUR Netto: 4,45 EUR
  • inkl. 19% MwSt. zzgl. Versand
Produktbild

Orafol ORALITE Konturmarkierung VC104+ CG-12 RA3/C rot - 50mm

4 von 5 Sternen (37 Käufer)

Rote, unsegmentierte Orafol ORALITE Konturmarkierung VC104CG-12 (ehemals Reflexite Konturmarkierung) zur Markierung der Umrisse von LKW-Anhängern mit Planenaufbauten (CG = Curtain Grade) nach UN ECE R 104.

Breite: 50mm
Farbe: rot (VC104CG-12)



Artikelnummer: R78130

  • 5,30 EUR Netto: 4,45 EUR
  • inkl. 19% MwSt. zzgl. Versand

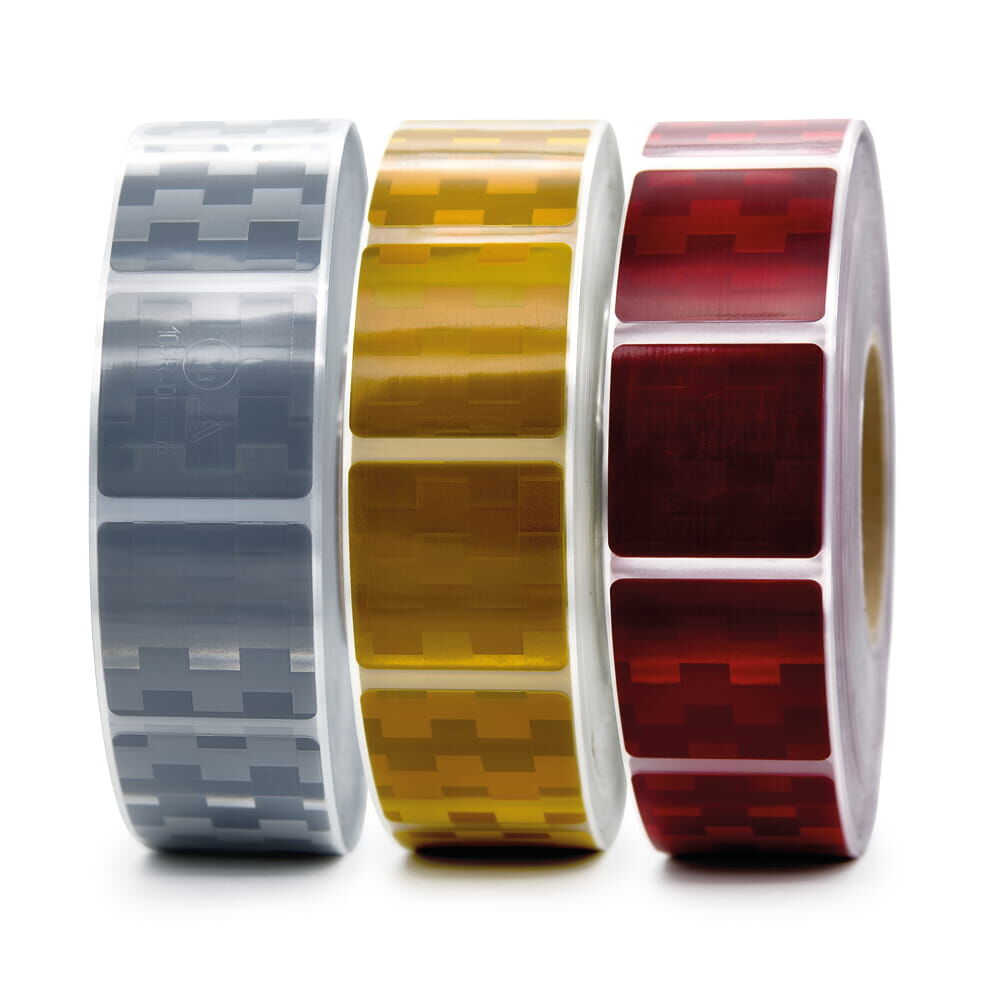

Selbstklebende Konturmarkierungen für LKW-Anhänger mit Planenaufbauten von 3M™, Orafol (Reflexite) und Avery nach UN ECE104

Konturmarkierungen für Planenaufbauten sind selbstklebende, stark reflektierende Materialien, die auf LKW-Anhänger aufgebracht werden, um deren Sichtbarkeit bei Dunkelheit und schlechten Sichtverhältnissen zu erhöhen. Alle die bei uns erhältlichen Planenaufbauten sind UN ECE104 zertifiziert.

Anwendungsvorschriften der retroflektierenden Konturmarkierung nach UN ECE104 und UN ECE R 48

Die farbliche Wahl der Konturmarkierung für Seiten und Heck ist in der UN ECE R 48 im Absatz 5.15 festgelet. Demzufolge wird gelbe und weiße retroreflektierende Konturmarkierung zur seitlichen Kennzeichnung sowie gelbe und rote retroreflektierende Konturmarkierung zur Kennzeichnung des Hecks verwendet.

Die Konturmarkierung gliedert sich in die Vollkontur-Markierung und die Teilkontur-Markierung. Vollkonturmarkierung ist hierbei die vollständige Markierung des Umrisses des Fahrzeuges mit einer durchgehenden oder segmentierten Linie. Segmentierte Linien dürfen verwendet werden, wenn der Abstand zwischen zwei Markierungen weniger als 50 % der kürzesten Seite der Markierung beträgt. Sie muss an Fahrzeugen der Klassen N2 (mit einer Höchstmasse von mehr als 7,5 t), N3, O3 und O4 mit einer Breite größer 2100 mm hinten angebracht werden. Unter einer Teilkontur-Markierung versteht man die vollständige horizontale Markierung mittels einer durchgehenden oder segmentierten Linie und die Kennzeichnung der oberen Ecken zur Kenntlichmachung der vertikalen Abmessung. Die Ecken werden mit 2 Linien, die im rechten Winkel zueinander stehen und eine Länge von min. 250 mm haben, markiert. Eine Teilkontur-Markierung muss an Fahrzeugen der oben genannten Klassen ab einer Fahrzeuglänge von 6000 mm seitlich angebracht werden. Eine Teilkontur-Markierung darf aber immer auch durch eine Vollkontur-Markierung ersetzt werden. Die Gesamtlänge der horizontal angebrachten Konturmarkierung muss min. 80% der Fahrzeugbreite betragen. Die Markierungen sind min. 250 mm und max. 1500 mm über dem Boden anzubringen.

Seit dem 10. Juli 2011 besteht eine Ausstattungspflicht für Neuzulassungen.

Ausführungen

Es gibt zwei verschiedenen Ausführungen unter den Planenmarkierungen. Zum einen die segmentierte, also die unterbrochene Ausführung. Zum anderen die kontinuierliche, also durchgehende, aber sehr flexible Ausführung. Die Planenkonturmarkierungen sind also wesentlich flexibler als die Konturmarkierung für Festaufbauten, was ein Raffen der Plane vereinfacht. Zudem verfügen die Planenkonturbänder über einen speziellen Kleber für Kunststoffuntergründe, um eine lange Haltbarkeit zu gewährleisten. Zudem wird die segmentierte Variante mit einem Applikationstape versehen, um ein Aufkleben in einem Zug zu ermöglichen, um nicht jeden Sticker einzeln aufbringen zu müssen.

Selbstklebende Konturmarkierungen nach UN ECE104

Konturmarkierungen für Planenaufbauten sind selbstklebende, stark reflektierende Materialen, die auf LKW und Anhänger sowie Kleintransporter aufgebracht werden, um deren Sichtbarkeit bei Dunkelheit und schlechten Sichtverhältnissen zu erhöhen.

Die Konturbänder, oder auch Umrissmarkierung genannt, werden an den Seitenflächen und dem Heck von schweren bzw. langen Kraftfahrzeugen angebracht. Pflicht sind diese Markierungen bei allen Fahrzeugen zur Güterbeförderung (Fahrzeugklasse N) mit mehr als 7,5 t Höchstgewicht bzw. einer Länge von min. 12m. Bei Anhängern (Fahrzeugklasse O) ist die Markierung mit Konturband ab 3,5 t Höchstgewicht verpflichtend.

Erlaubt ist die Markierung mit Konturband bei Fahrzeugen zur Güterbeförderung unter 7,5 t Höchstgewicht und bei Anhängern mit einem Höchstegewicht von min. 0,75 t.

Bei Kraftfahrzeuge zur Personenbeförderung, also PKW, mit höchtens 8 Sitzplätzen außer dem Fahrersitz, ist das markieruen mit Konturmarkierung verboten. bei Mehr als 8 Sitzplätzen außer dem Fahrersitz ist es erlaubt.

Anwendungshinweise

Der Untergrund muss mit einem Untergrundreiniger zuerst gereinigt werden und sollte eine Temperatur zwischen 10 °C und 35 °C haben. Ist diese Temperatur nicht zu erreichen, kann der Untergrund auch mit Heißluft erwärmt werden.

Folie nicht über Sicken und Kanten kleben, lieber einschneiden bzw. aussparen. Schneiden Sie die Folie um Nieten herum aus. Folie nicht überlappend verkleben. Nach dem Verkleben Fahrzeug ruhen lassen, damit der Kleber seine volle Haftwirkung erreichen kann.

Reinigungshinweise

Reinigen Sie die Folie zunächst mit klarem Wasser (Wasserstrahl aus Schlauch), um grobe Verunreinigungen abzuschwemmen. Die eigentliche Reinigung erfolgt mit handwarmem Wasser, dem ein handelsübliches Hausspülmittel in der üblichen Konzentration beigegeben ist, unter Verwendung eines Schwammes oder einer weichen Bürste.

Danach die Oberfläche mit Wasserstrahl abspülen. Keine Mittel verwenden, die eine schleifende Wirkung (Nylonbürste) ausüben und ebenso keine Lösemittel (z.B. Farbverdünner) einsetzen. Wenn Sie einen Dampf-Hochdruck Reiniger verwenden, sollten sie die folgenden Einschränkungen einhalten: maximaler Druck von 80 bar maximale Temperatur von 60 °C eine minimale Distanz von 1 m zwischen Reinigungsdüse und Untergrund. Der Reinigungsstrahl sollte nicht stärker als 15° vom Rechten Winkel zum Untergrund abweichen. Angaben des Dampf-Hochdruck-Reiniger-Herstellers beachten.

Vergleich Konturmarkierungen - 3M™ und Orafol für Planenaufbauten
Vergleich Konturmarkierungen von 3M™ und Orafol für Planenaufbauten - Vor- und Nachteile Abbildung Struktur 3M™ Serie 997S Abbildung Struktur Orafol VC 104 CG Abbildung Struktur 3M™ Serie 957S
Technologie/Haltbarkeit mikroprismatisch Aufbau mehrschichtig mikroprismatisch Aufbau einschichtig mikroprismatisch Aufbau einschichtig
Reflexionsklasse RA3 RA3 RA3
Verarbeitung
Flexibilität
Reinigung
Konfektionierung als Meterware oder als Rolle 50 m als Meterware oder als Rolle 50 m als Meterware oder als Rolle 50 m
Funktionstüchtigkeit 3 Jahre 3 Jahre 3 Jahre
Preis/Leistung
Technologie: Bei der modernen Mikroprismentechnologie wird die Retroreflexion über optimal berechnete kleine Prismen erreicht. Licht dringt in die Prismen ein, wird an den drei Flächen jeweils reflektiert und anschließend zur Lichtquelle zurückgelenkt. Mehrschichtige Warnmarkierungen haben den Nachteil, dass auf der Folie durch Steinschläge oder sonstige Beschädigungen Wasser und Schmutz eindringen kann. Dies bewirkt ein langsames Ablösen der Deckschicht (Top Coat) bzw. eine bräunliche Verfärbung an den betroffenen Stellen. Hier liegt der große Vorteil der Orafol ORALITE VC 104 sowie der 3M™ 957S Konturmarkierungen - Ablösungen bzw. Verfärbungen sind hier nicht zu erwarten.

Verarbeitung: Die segmentierten Planen-Konturmarkierungen von Orafol und 3M™ sind durch ein durchgängiges Applikationstape miteinander verbunden. Somit müssen die Sticker nicht einzeln, sondern können zusammenhängend im gleichen Abstand auf die Fahrzeugplane aufgebracht werden. Das Applikationstape wird nach der Verklebung einfach abgezogen und entsorgt.

Flexibilität: Je flexibler die Sticker (umgangssprachlich Gaps genannt), desto enger lassen sich die Planen raffen. Einschichtige Planen-Konturmarkierungen mit einer Dicke von ca.  0,15 mm erhöhen die Flexibilität der Planen. Die Serie 997S ist mit einer Dicke von 0,2 mm eher steifer.

Reinigung: Die einschichtigen Umrissmarkierungen können problemlos unter Einhaltung des Mindestabstandes und des Strahlungswinkels mit einem Hochdruckreiniger bearbeitet und gereinigt werden. Bei mehrschichtigen Systemen kann die direkte Bestrahlung mit einem Hochdruckreiniger zu einer Beschädigung und Öffnung der Folienkanten und somit zum Ablösen der Folienschichten führen.

Funktionstüchtigkeit: Die Hersteller garantieren bei Planen-Konturmarkierungen eine Funktionstüchtigkeit auf Rückstrahlwert und Farbwert von 3 Jahren, sofern die zu beklebende Plane nicht älter als 6 Monate ist.

Preis/Leistung: Die Preise der unterschiedlichen Konturmarkierungen weichen nur geringfügig voneinander ab. Entscheidend in diesem Punkt ist somit die Leistung der Produkte. Aufbauend auf den bisherigen Beurteilungen ist die 3M™ Konturmarkierung 957S klarer Leistungssieger und gewinnt somit auch den Preis-Leistungs-Vergleich.
