Stark reflektierende Zielmarke mit Fadenkreuz für Vermessungsarbeiten; mikroprismatische Reflexfolie 3MTM 4090; als Aufkleber oder auf Aluverbundplatte; verschiedene Größen; weiß.
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
- Artikel-Nr.: 10190001-050-SKL
Die reflektierende Zielmarke ist aus der Reflexfolie 3M™ Diamond Grade Serie 4090 gefertigt und somit starr und strapazierfähig. Für den Einsatz im Außenbereich ist sie außerdem UV- und witterungsbeständig.

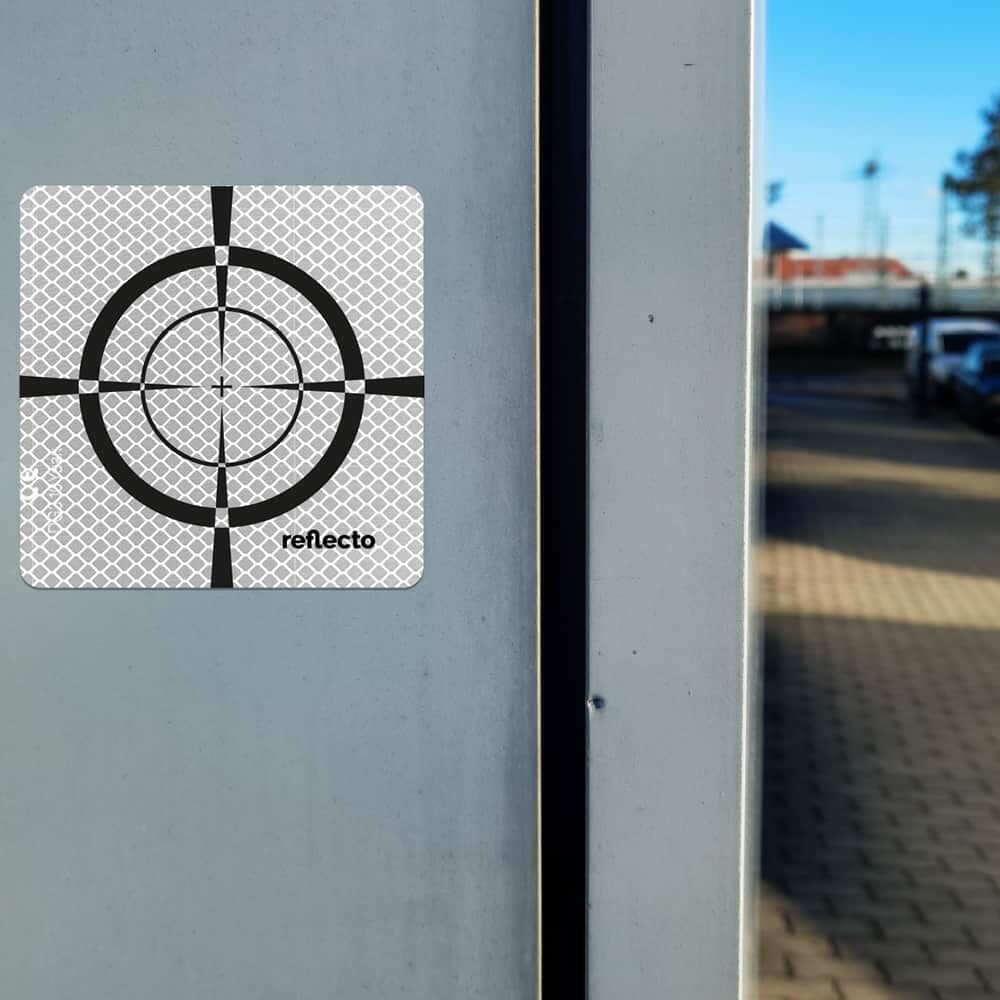

Die Reflexfolie 4090 von 3M™ ist ursprünglich eine Verkehrszeichenfolie, die sich auch für Überkopfbeschilderungen eignet. Deshalb bedeutet die Anbringung der Vermessungsmarken an Gebäuden auch in der Höhe keine Beeinträchtigung der Reflexionsstärke. Grund dafür sind die integrierten Mikroprismen der Folie, welche einfallendes Licht auch in spitzen Winkeln sehr gut reflektiert.

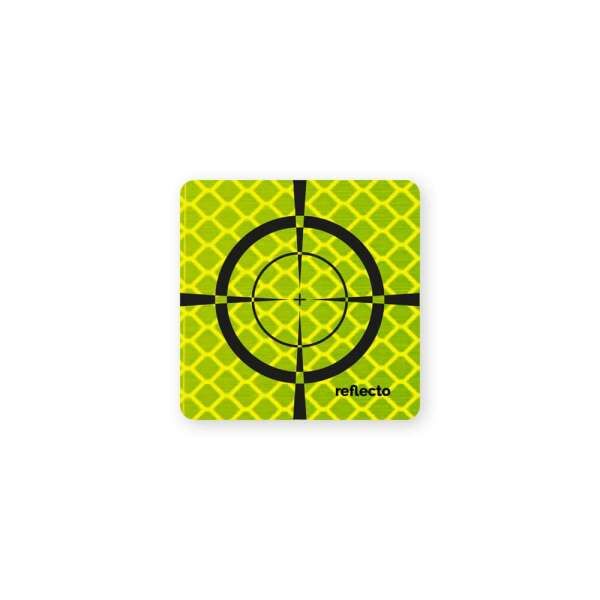

Für eine gute Sichtbarkeit bei Vermessungen über größere Distanzen hat das Fadenkreuz einen extradick gedruckten Außenradius. Der schwarze Fadenkreuz-Aufdruck ist exakt 100 % mittig im Quadrat positioniert.

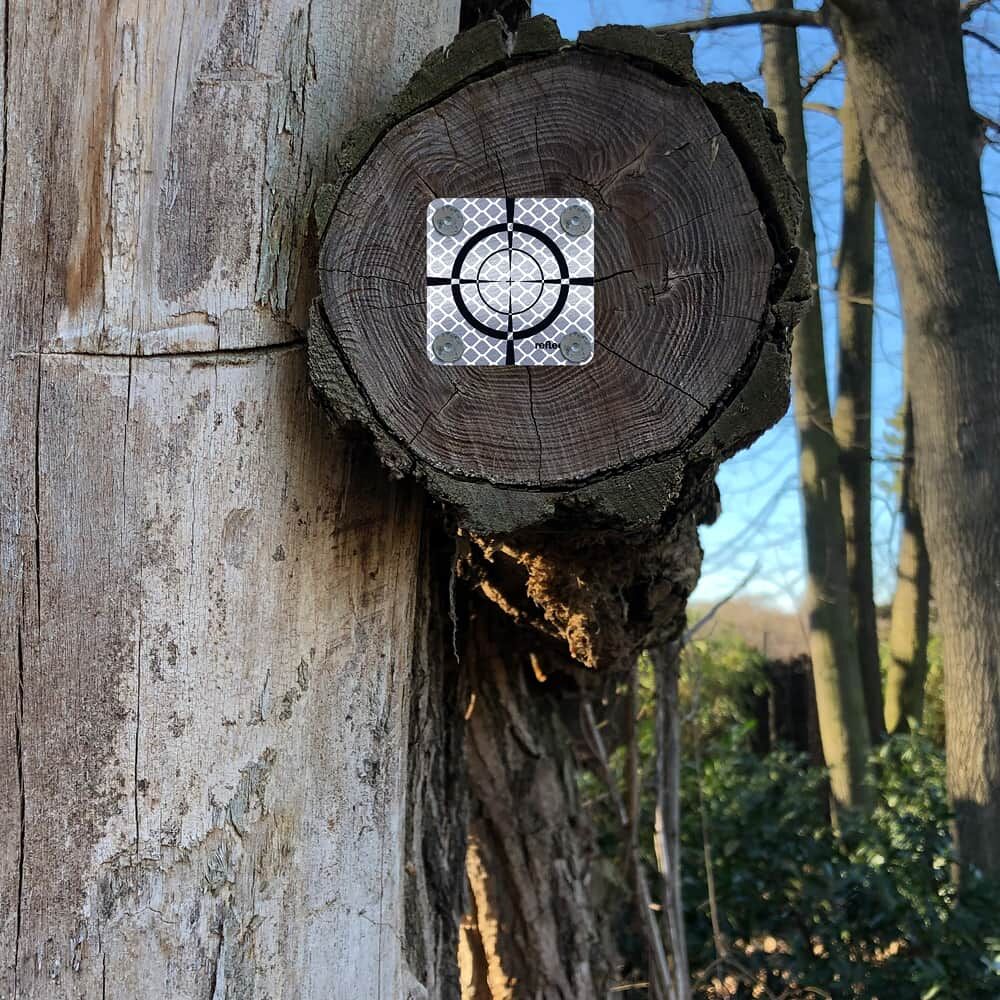

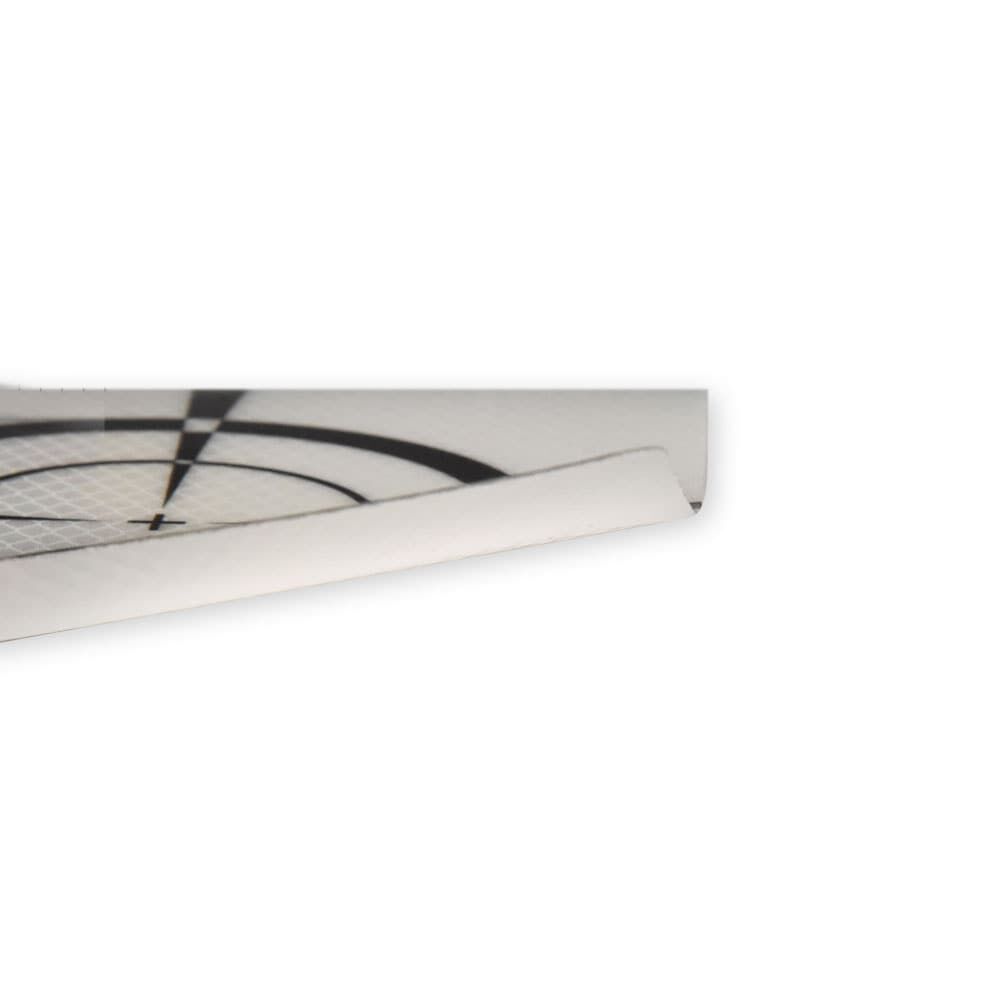

Unsere Reflexzielmarken sind in unterschiedlichen Größen erhältlich (siehe Tabelle unten). Alle Varianten sind als selbstklebende Zuschnitte verfügbar. Die größeren Varianten (ab 60 x 60 mm) gibt es auch als feste Zielmarken mit einer Trägerplatte aus Aluminiumverbund. Diese sind vor allem für raue bzw. unebene Oberflächen die ideale Wahl.
Die Reflexzielmarke eignet sich vor allem für die Gebäudevermessung und Geodäsie mit Tachymeter. Die folgende Tabelle gibt einen Überblick über die verfügbaren Größen mit den entsprechenden Messbereichen. Bitte beachten Sie, dass die Messbereiche nur Richtwerte sind, da diese auch von den Vermessungsgeräten abhängen).
Sollten Sie Reflexzielmarken mit anderen Maßen oder einem anderen Aufdruck wünschen, kontaktieren Sie uns bitte.
Maße | Eckenradius | Messbereich (ca.) | Ausführung |

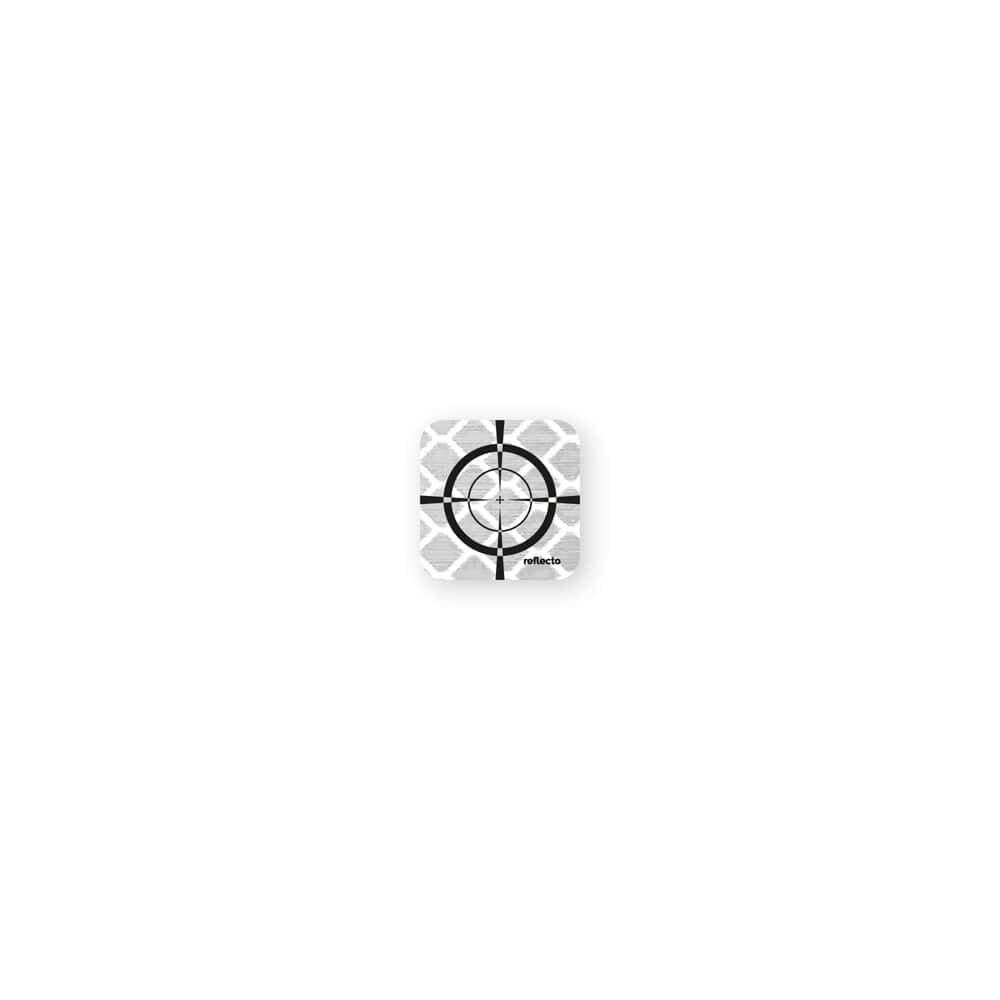

20 x 20 mm | 3 mm | 50 m | selbstklebender Zuschnitt |
30 x 30 mm | 3 mm | 80 m | selbstklebender Zuschnitt |
40 x 40 mm | 3 mm | 100 m | selbstklebender Zuschnitt |
50 x 50 mm | 3 mm | 110 m | selbstklebender Zuschnitt |
60 x 60 mm | 5 mm | 120 m | selbstklebender Zuschnitt oder auf Aluverbundplatte |
100 x 100 mm | 5 mm | 250 m | selbstklebender Zuschnitt oder auf Aluverbundplatte |
150 x 150 mm | 5 mm | 350 m | selbstklebender Zuschnitt oder auf Aluverbundplatte |
Ausführung: | Aluminiumverbund, selbstklebend |
Reflexionsklasse: | RA3/C |
Hersteller: | Reflecto |
Anwendungsbereich: | Außenbereich, Vermessung |
